БИОФИЗИЧЕСКИЕ ПРЕДПОСЫЛКИ И РАДИОТЕХНИЧЕСКИЕ РЕШЕНИЯ ПОВЫШЕНИЯ ЭФФЕКТИВНОСТИ КВЧ ТЕРАПИИ

В. И. АФРОМЕЕВ*, Н. Ф. ЗАГУРАЛЬСКИЙ**, И. Т. КРУГЛИКОВ**, В. Н. ПРИВАЛОВ***, И. И. СОКОЛОВСКИЙ***

* 300000, Тула, ул.Менделеевская, 1, Научно-исследовательское предприятие Стек; тел./факс: (0872) 36-41-71

** 320005, ГСП, Днепропетровск, ул.Лешко-Попеля, 15, Институт технической механики НАН Украины;

тел.: (0562) 45-10-54

*** 320005, ГСП, Днепропетровск, ул.Писаревского, 5, Институт транспортных средств и технологий НАН Украины; тел.: (0562) 46-53-22

1. Введение

Тенденцией развития современных исследований по вопросам биологических и терапевтических эффектов электромагнитных излучений (ЭМИ) КВЧ диапазона является поиск и клиническая проверка новых, по отношению к известным (42; 53 и 61 ГГц), терапевтических частот [1]. В частности, на основе установленной многими клиническими исследованиями высокой эффективности ЭМИ КВЧ на частотах 3740 Ггц при непосредственном воздействии излучения на патологический очаг (В.С.Земсков с соавт., 1989), на течение опухолевого процесса при воздействии на биологически активные точки в эксперименте (Э.В.Бинашевский с соавт., 1989), при лечении поврежденных нервных тканей (И.Я.Сердюченко, 1994), при лечении стоматологических заболеваний при непосредственном воздействии на ткани пародонта (И.С.Машенко с соавт., 1994) промышленностью реализован серийный выпуск аппарата электромагнитной терапии Эмиттер-ОНС. Сказанное побуждает исследователей и разработчиков применять новые радиотехнические и электродинамические приемы повышения эффективности действия аппаратов КВЧ терапии [2, 3].

2. Аппаратурная реализация высококогерентных источников электромагнитного излучения

Наличие ощутимых биологических эффектов установлено экспериментально для длин волн ЭМИ 2,5 мм; также предполагается, что терапевтическими могут являться ЭМИ с длинами волн 1,7; 0,9; 0,77 мм (Н.Д.Колбун с соавт., 1991). При этом есть основания утверждать [4], что биоинформационная значимость ЭМИ должна возрастать с увеличением частоты, поскольку: а) здесь снижен уровень сигналов помехи техногенного и природного (косми-ческого, например) характеров; б) как следует из анализа процессов исторического биоценоза [4], наиболее естественными, заложенными на протяжении биогеохимических эпох в живой организм биоинформационными частотами являются частоты УФ, ИК и коротковолновой части КВЧ диапазона.

С точки зрения биофизической здесь все ясно, однако возникают объективные и субъективные сложности с технической реализацией. В частности, выпускаемые промышленностью полупроводниковые генераторные приборы (лавинно-пролетные диоды (ЛПЛ), диоды с междолинным переносом (МЭП), являющиеся базой современной аппаратуры КВЧ низкоуровневого воздействия, неудовлетворительны с точки зрения сочетания рабочих частот, приемлемых мощностей и шумовых характеристик. Также практически отсутствуют и удовлетворяющие этим требованиям управляющие ЭМИ компоненты: аттенюаторы, и пр.

Авторами сделана попытка создания малогабаритного высококогерентного генератора ЭМИ КВЧ, работающего в диапазоне 100160 ГГц на базе серийно выпускаемых МЭП-диодов и диодов с барьером Шотки (ДБШ) с использованием результатов исследований по умножению частоты на запредельных волноводах, проведенных В.И.Перфильевым, 1991 (См. также [5]).

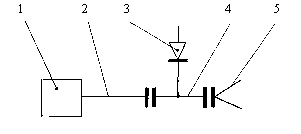

Рис. 1. Функциональная схема устройства для электромагнитной терапии: 1 - источник (генератор) исходного ЭМИ; 2 - металлический волновод; 3 - диод с барьером Шотки; 4 - отрезок волновода пониженного сечения; 5 - излучатель

Функциональная схема устройства для КВЧ терапии приведена на рис. 1 и содержит источник (генератор) 1 исходного ЭМИ, подключенный к источнику прямоугольный металлический волновод номинального сечения 2, к выходному концу которого подключен отрезок волновода пониженного сечения 4 с установленной в нем в плоскости, проходящей через середины широких стенок отрезка волновода, диэлектрической пластиной. К схеме подключен ДБШ 3 и излучатель 5.

Рис. 2. Конструкция умножительного устройства для электромагнитной терапии: 1 - корпус; 2 - диэлектрическая пластина; 3, 5 - отрезки полосковой линии; 4 - диод с барьером Шотки

На рис. 2 показана конструкция умножительного устройства. Волновод пониженного сечения выполнен в корпусе 1 устройства (направления подачи Рвх и съема Рвых сигнала указаны). На боковой поверхности диэлектрической пластины 2 размещены отрезки полосковой линии 3; 5 и ДБШ 4. Первый отрезок полосковой линии расположен со стороны входного, подключенного к прямоугольному металлическому волноводу номинального сечения конца отрезка волновода пониженного сечения, а второй - со стороны выходного, подключенного к излучателю конца отрезка волновода пониженного сечения. Первый и второй отрезки полосковой линии перпендикулярны широким стенкам отрезка волновода, третий отрезок полосковой линии расположен параллельно широким стенкам отрезка волновода и частично - в нижней его стенке. Полупроводниковый диод расположен между вторым и третьим отрезками полосковой линии (рис. 3).

Рис. 3. Полосковый узел подключения диода: 1, 4 - отрезки полосковой линии; 2 - диэлектрическая пластина;

3 - диод с барьером Шотки

Электродинамический расчет позволил установить численные значения размеров полосковой линии, исходя из значений частот входного и выходного сигналов, размеров поперечных сечений отрезков волноводов и параметров умножительного диода; расчетным путем выполнена оптимизация коэффициента полезного действия (КПД) устройства. С использованием выходных волноводов сечением 2,41,2 мм2 и 1,60,8 мм2 достигается КПД 4050% при повышении частоты в 24 раза.

Взаимное расположение элементов умножительной вставки таково, что на диоде наблюдается полная концентрация ЭМП, так что нелинейность диода реализуется без приложения к диоду смещающего напряжения, поэтому не наблюдается дополнительного зашумливания выходного сигнала, что и обеспечивает при высокой когерентности исходного сигнала эффективное биологическое и терапевтическое воздействие на организм.

Очевидны функциональные преимущества разработанного аппарата КВЧ терапии. В диапазоне частот 100160 ГГц потери на передачу в волноводах соответствующего (номинального) сечения чрезвычайно велики. Поэтому при лечении глубокорасположенных органов, лечении вторичной язвы желудка, гнойного холангита, гинекологических заболеваний, проктитов при воздействии ЭМИ КВЧ непосредственно на патологический очаг - неизбежным становится конструктивное удлинение волновода и рост потерь, что значительно ограничивает функциональные возможности аппарата. Использование волновода, работающего в запредельном режиме, ликвидирует этот недостаток. Кроме того, возможным является расширение функциональных качеств уже выпускаемых серийно аппаратов КВЧ терапии, если последние подключать к выходному волноводу через разработанную умножительную вставку. При этом длина выходного волновода может быть значительной, а сам волновод - гофрированным, гибким, что позволяет разнести источник ЭМИ и биообъект; последнее значительно облегчает проведение процедур.

3. Заключение

Проведенная апробация аппарата КВЧ терапии в экспериментальных исследованиях - при лечении искусственно вызываемых обширных язв желудка у собак, как первичных, так и вторичных, подтвердила его высокую эффективность. В клинических условиях апробировался аппарат с ЭМИ частотой 94 ГГц при лечении больных бронхиальной астмой, где применение аппаратов с традиционными частотами излучения не является достаточно эффективным.

Литература

1. Хадарцев А.А., Яшин А.А. Новые медицинские технологии лечения заболеваний внутренних органов и их аппаратурное обеспечение // Вестник новых медицинских технологий.- 1996.- Т. III, ¦ 2.-С. 6-9.

2. Афромеев В.И. Соотношение биологического, физического и математического в реализации лечебно-диагностического воздействия высокочастотных полей // Вестник новых медицинских технологий.- 1997.- Т. IV, ¦ 1-2.- C. 16-23.

3. Дубовская Н.Г., Житник Н.Е., Миронов А.В. Нагорный М.М., Привалов В.Н., Соколовский И.И., Федорищев И.А., Яшин А.А. Принципы моделирования и схематической реализации низкоинтенсивной КВЧ диагностической и терапевтической аппаратуры // Вестник новых медицинских технологий.- 1996.- Т. III, ¦ 2.- С. 86-94.

4. Взаимодействие физических полей с живым веществом / Е.И.Нефедов, А.А.Протопопов, А.Н.Семенцов, А.А.Яшин; Под ред. А.А.Хадарцева.- Тула: Изд-во Тульск. гос. ун-та, 1995.- 180 с.

5. Афромеев В.И., Привалов В.Н., Яшин А.А. Согласующие устройства гибридных и полупроводниковых интегральных СВЧ схем / Отв. ред. Е.И.Нефедов.- Киев: Наукова думка, 1989.- 192 с.

BIOPHYSICAL PRECONDITIONS AND RADIOTECHNICAL APPROACHES FOR INCREASE IN EHF-THERAPY
